澳式卷闸门安装方法(手动)

首页    技术交流    澳式卷闸门安装方法(手动)

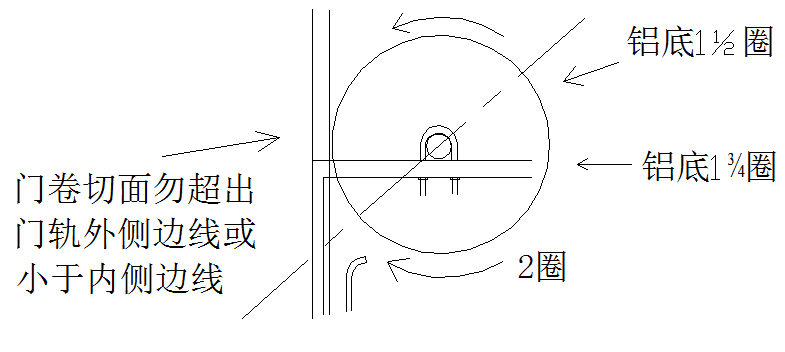

快意门业安装结构示意图



需要准备:

  1. 1、您必须先清楚卷门安装是属于哪种方式。假如你对中装、内装或者外装等各种方式存在疑问,请详见https://www.kuaiyidoor.com/newsinfo/1935630.html
  2. 2、电源、工具必须提前准备好。

检查配件:

 支架:1付,

上限位(片):2个,

下限位(勾):2个,

 鞍马座:2套,

U型螺铨:2个,

门轨:1



安装工艺流程

  确认洞口及产品规格——安装导轨——安装左右支架——门体上支架及安装固定——调试弹簧——卷门开闭调试——限位安装——门锁安装及调试——填写安装日期



一、安装门轨 (可在门轨上先钻孔)

1.两轨内壁面间的距离 = 门体宽 + 导向轮凸出门边距离 + 10~15mm。

2.首先在地面根据客户要求或工厂确定的开启高度尺寸。

3.检查门轨长高是否正确,门轨长度、门启高度在合理尺寸中(长度一般和支架水平面背,开启高度一般在支架水平面下方250mm处)。

4.以门轨所对应的位置在门洞上作好记号,钻孔;用10×80膨胀螺丝固定好。

5.第二根门轨同第一根安装方法相同。

6.为保证门轨正面和侧面坚直,须用吊锤来确定门轨的垂直度,两根门轨必须处在于同一平行线上。



二、安装支架

1.支架安装之前要先把门洞(宽,高)和净空高度的实际尺寸测量出来。在确定的门洞尺寸之下才能根据数据定出安装的位置。

2.支架安装高度是以:门见光高度 + 25cm = 安装高度

3.根据客户要求,确定门轨安装位置,以门轨内侧作为支架外端位置。

4.用水平尺定好支架上端面平行线,并以支架外端点作为门轨垂直线。

5.在墙壁上打孔,用.膨胀钉把支架固定好。

6.用平水管引点到另一边支架位置:安装方法与第一边支架点相同。

7.利用水管加水的方法(或用水平仪)调节水平度(即支架水平面的水平度)。

8.注意:为了使卷门能顺畅地操作,固定支架必须保证相当的水平。为了美观应考虑对门体和门洞的对称。



三、把门体抬上支架

1.门体抬上支架前,根据门洞实际宽度,定好中轴长度,如果中轴太长,请把中轴切到所需长度。

2.抬起门体到支架上,(注意门体的旋转的方向,门应从打开的前面旋转下来)。粗略装“U”形螺栓,鞍形铁和螺帽安装到支架上(现在不能锁紧螺丝)。

3.当门体确定在门轨两边间隙正确、一样,轴心在门体卷心半经位置后(半经位置是指:门轨内侧到卷心中间,直线距离二门体卷心半经尺寸)。将“U”形铁的螺丝锁紧。

4.拧紧弹簧:

 弹簧一般顺时针方向向前挣紧一圈左右则可(指下轨在门启高度位置转一圈后落轨内一圈弹簧)。弹簧拧紧后小心控制好门体,现您可以把门体包装带解开或切断,后小心将门体引入门轨内。



警告:一旦捆绑门体的扎带被切断,门体由于扭力的存在会上升和旋转,如果没有很好的控制,则有可能导致损坏或人身事故,因此,在门体下限位没有安装好之前,门体必须被小心控制。



5.调节弹簧拧力:

上下开关门体几次,检查门体的运行情况,如果门体运行平稳轻便;则表示安装成功。



如果门体运行不平稳或不轻便,请按照下面方法进行调节。

1.如果卷门在任何方向上都不好操作,检查卷门是否被门轨卡住。

检查:a 门轨间隙

              b门轨的垂直度

             c门轨是否干净且光滑

2.如果卷门在一个方向上不好操作,弹簧松紧需要调整。

      a如果门抬起困难,但拉下容易,那么应增加弹簧的扭力

      b如果门抬起容易,但拉下困难,应相对减少弹簧的扭力

3.如门卷起来门体边不对齐,底轨和卷门体不平行或卷起时不顺畅(也就是,门卷起来象个锥形。锥形处理方法请参照卷闸门维修手册https://www.kuaiyidoor.com/newsinfo/1933885.html)。

检查:a 固定支架水平度

      b 轴是否在中心位置



  保证中轴对中!

    把门卷起。松开“U”形螺栓,向一边以5mm一次的距离移动门的距离并重新对中,然后重新拧紧“U”形螺栓和螺帽。

  1. 如果卷门在门轨的顶部不时柔性地运动,导致咔嚓声:

a检查“U”形螺栓是否在正确的支架位置上。

b松开“U”形螺栓推动门的一边移向门洞边,但不要碰到门楣,拧紧“U”形螺栓,在另一边重复同样操作,确保轴和门洞的门楣仍然平行。

c检查是否门轨变形或偏离垂直方向,如果这样,就要调整门轨。



调整弹簧的松紧(下面步骤要小心)

1.卷门的每一边用一个人,用一把长至少为450mm的管钳板手(活动的)紧紧固定好轴。

2.松开“U”形螺栓帽,在两边用管钳板手保持固定。

3.向著需要的方向,旋转轴。

4.在松开钳板手之前,拧紧“U”形螺栓。

5.如果需要进一步的调整,则测试且重复以上工作直至运行平稳。



收尾工作

1.安装限位:在门体的底轨上安装限位块,位置一般在底轨切口边处到中心8cm处(快意门业有卷闸门专用边轮,限位安装位置直接预留在边轮上;

2.上下开关门体几次,检查门体的运行情况,门体需运行平稳轻便;

3.开锁孔:将门体拉下处于关闭状态,将钥匙插入锁孔,拧动钥匙让锁管接触到门轨道内侧,在门内侧用记号笔定锁孔位置,将门打开,用20开孔器开孔。

4.在门体背后在门板编号单上填写安装日期,整理工具,打扫场地。



本文版权属快意门业所有,转载需注明出处
